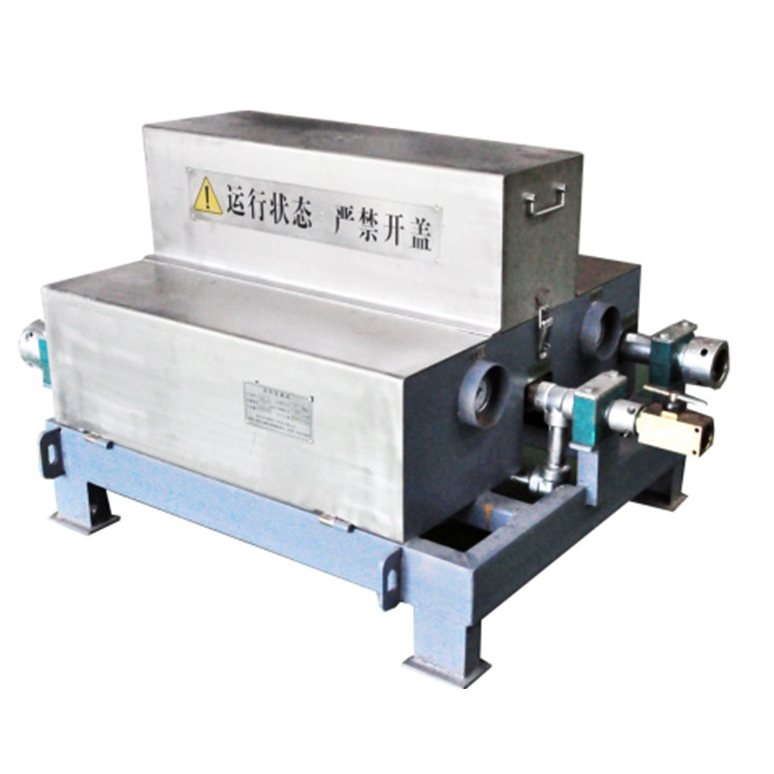

反冲洗高压过滤站结构简介
反冲洗高压过滤站的根本结构是由进液体系、反冲过滤器组件、出液体系、排污体系以及托架组件五部分组成,接下来我们一起详细的了解一下它们的具体组成。
1、进液体系
进液体系由并联的两组管路及球形截止阀组成。在正常作业时球形截止阀处于打开状况,此刻手把方向为顺管路方向。在替换滤芯,或其它任何敞开过滤站液路时,两组球形截止阀均应该封闭。
2、反冲过滤器组件
反冲过滤器组件为过滤站体系的核心部件,每套体系设有两组。反冲过滤器组件主要由阀体、筒体、滤芯组件、发讯器、清洗手把、接头以及内部各液路转化元件组成。
3、出液体系
在阀体内部设有一大流量的旁通阀,当发讯器报警后,因故未能及时进行反冲清洗操作时,会导致滤芯阻塞程度加剧,使得滤芯表里压差达进一步加大,当外压差达0.4MPa时,旁通阀自动开始作业,从而保护滤芯及体系正常作业,但用户应及时进行反清洗作业。
4、排污体系
手把直立时为正常作业状况,此刻高压乳化液从滤芯外外表经过过滤网过滤后输出,作业压力可由进阀体上的两只压力表读出。阀体上设有污染阻塞发讯器,正常状况下坐落发讯器上端的赤色按钮收缩在发讯器内部,当污染阻塞滤芯,使得滤芯表里压差达0.35MPa时,赤色按钮回伸出表示报警,此刻需求进行反冲清洗操作。
以上是反冲洗高压过滤站装置的不同的结构在作业的时分的状况,同时我们必定要注意的是在作业时分的细节处理,这个是进步设备使用效率的关键。
